Dormitório inclinado de espinha dupla Torno automático de CNC TCK56Y com motor de sub-espinha Torno de CNC

Dormitório inclinado de espinha dupla Torno automático de CNC TCK56Y com motor de sub-espinha Torno de CNC
Double Spindle Slant Bed Automatic Cnc Lathe TCK56Y With Sub Spindle Drive Cnc Lathe Turning
Dormitório inclinado de espinha dupla Torno automático de CNC TCK56Y com motor de sub-espinha Torno de CNC Dormitório inclinado de espinha dupla Torno automático de CNC TCK56Y com motor de sub-espinha Torno de CNC Dormitório inclinado de espinha dupla Torno automático de CNC TCK56Y com motor de sub-espinha Torno de CNC

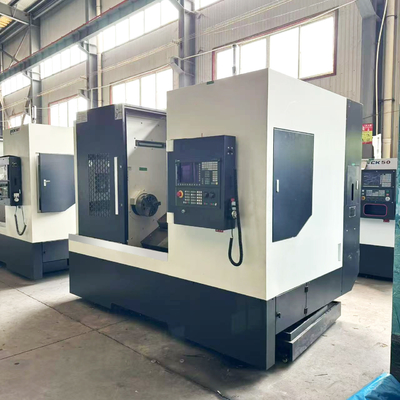

Imagem Grande :  Dormitório inclinado de espinha dupla Torno automático de CNC TCK56Y com motor de sub-espinha Torno de CNC

Detalhes do produto:
Lugar de origem: China
Marca: HR
Certificação: ceiso
Número do modelo: TCK56
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 conjunto
Preço: usd 29000-40000
Detalhes da embalagem: Pacote de exportação padrão (casca de compensado)
Tempo de entrega: 30 dias
Termos de pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Habilidade da fonte: 40 unidades/mês
Contato

Dormitório inclinado de espinha dupla Torno automático de CNC TCK56Y com motor de sub-espinha Torno de CNC

descrição
Max balança sobre a cama Dia.: Φ630 Diâmetro máximo de corte (mm): Φ540
Curso da X-linha central (milímetros): 280 Curso do eixo Y (mm): ±50
Curso do eixo Z (mm): 750 Velocidade de movimento no eixo X (mm/min): 24000
Furo de eixo (milímetros): Φ66 Barra através de um buraco (mm): Φ52
Destacar:

Torno CNC de duplo fuso com subfuso

,

Torno automático CNC de cama inclinada

,

TCK56Y Máquina de torneamento de torno CNC

Torno CNC Automático de Bancada Inclinada com Duplo Fuso TCK56Y com Torneamento CNC de Acionamento de Sub-Fuso
Introdução do Produto
Alimentação em dois eixos.Torno CNC de centro de torneamento de bancada inclinadaToda a máquina tem uma estrutura compacta, aparência bonita, grande torque do fuso, alta rigidez, desempenho estável e confiável e excelente retenção de precisão. Design otimizado da cabeçote, adequado para torneamento de peças de disco e eixo. Pode processar roscas retas, em arco, métricas e polegadas, e multi-roscas. É adequado para torneamento de discos e eixos com formatos complexos e requisitos de alta precisão. Processamento de Peças.

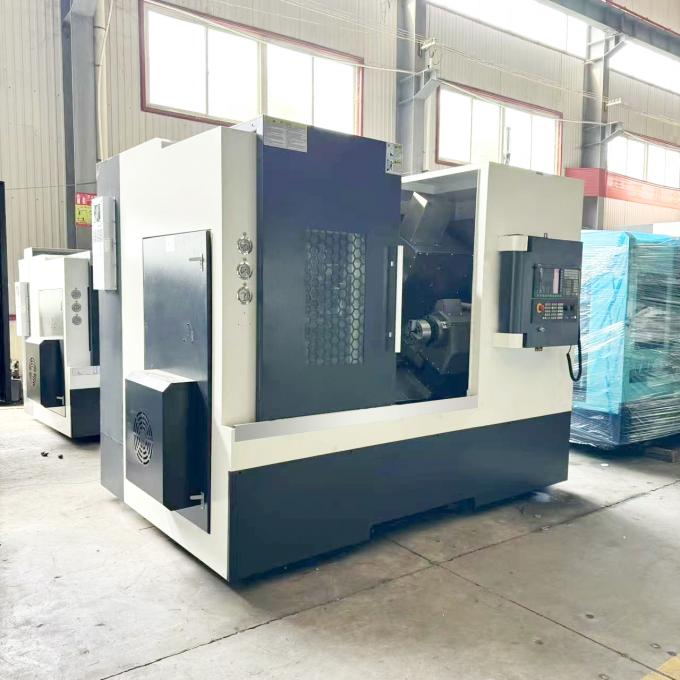

Dormitório inclinado de espinha dupla Torno automático de CNC TCK56Y com motor de sub-espinha Torno de CNC 0
posição
projeto
TCK56Y
Faixa de processamento
Diâmetro máximo sobre a bancada (mm)
Φ630
Diâmetro máximo de corte (mm)
Φ540
Comprimento máximo de corte (mm)
Torreta de potência 540
Curso e Avanço
Curso do eixo X (mm)
280
Curso do eixo Y (mm)
±50
Curso do eixo Z (mm)
750
Velocidade de movimento do eixo X (mm/min)
24000
Velocidade de movimento do eixo Z (mm/min)
24000
Volante (mm)
0.001/0.01/0.1
Velocidade de avanço X, Z (mm/min)
0~5000
Velocidade de avanço manual X, Z (mm/min)
0~1260
Precisão de posição
Precisão de posicionamento repetido do eixo X (mm)
0.005
Precisão de posicionamento do eixo X (mm)
0.008
Precisão de posicionamento repetido do eixo Z (mm)
0.006
Precisão de posicionamento do eixo Z (mm)
0.008
Fuso
Velocidade do fuso (rpm)
10-3000
Torque máximo do fuso (N.m)
72
Cone do fuso
A2-6
Furo do fuso (mm)
Φ66
Furo passante da barra (mm)
Φ52
Mandril
10”

guia linear do porta-ferramentas
Número de porta-ferramentas
12
Tempo de troca de ferramenta (s)
0.25
Dimensão de montagem da ferramenta (mm)
25×25
Curso do eixo Y (mm)
±50
tempo de liberação/bloqueio do porta-ferramentas (S)
0.12
Precisão de indexação de posicionamento
±4"
Precisão de posicionamento repetido
±2"
especificação da guia linear
Frente 35, Traseira 25
Velocidade da ferramenta
6000rpm
Tamanho da ferramenta de potência
BMT55/ER32
Peso máximo da torreta
300kg
Fuso elétrico
Cone do fuso
A2-5
Furo do fuso (mm)
56mm

Diâmetro externo do fuso
170mm
Motor principal
Potência do motor principal (kw)
11(4500rpm)
Torque do motor principal (N.m)
72
Eixos X, Z
Motor de avanço
Potência do motor de avanço do eixo X (kw)
2.3
Torque do motor de avanço do eixo X (N.m)
15
Potência do motor de avanço do eixo Z (kw)
2.3
Torque do motor de avanço do eixo Z (N.m)
15
Sistema de refrigeração
Capacidade do líquido de arrefecimento (L)
200
Tipo de motor (1HP) (kw)
0.18
Tamanho
Tamanho da máquina (comprimento * largura * altura) (mm)
3400/2060/2100
peso
Peso da máquina (kg)
5500
Imagens de detalhes

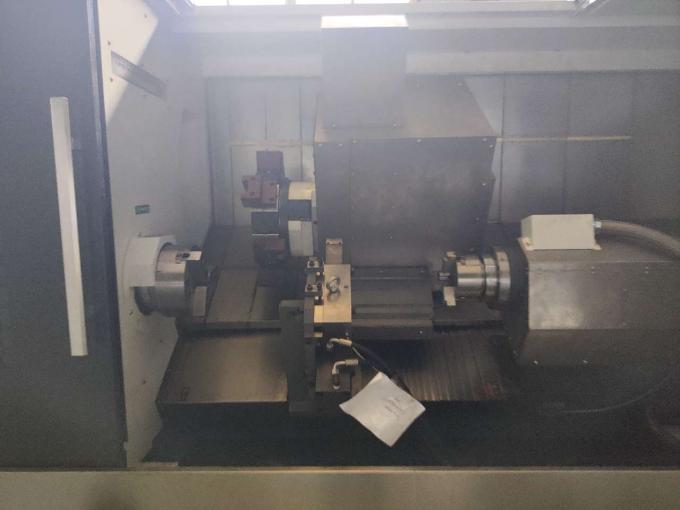

Dormitório inclinado de espinha dupla Torno automático de CNC TCK56Y com motor de sub-espinha Torno de CNC 1



1. Estrutura especial mais forte 2. Capacidade de carga pesada 3. Fácil queda de cavacos de metal
Dormitório inclinado de espinha dupla Torno automático de CNC TCK56Y com motor de sub-espinha Torno de CNC 2

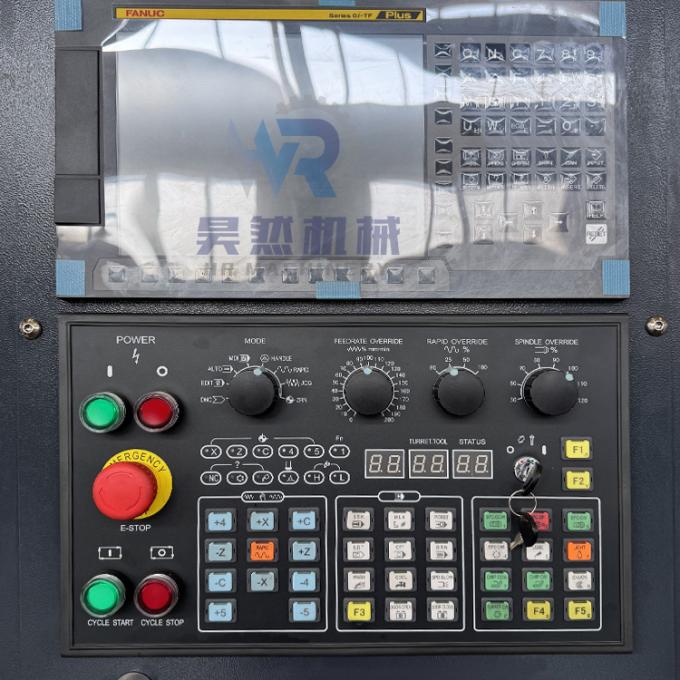

Sistema CNC Opcional:Siemens, FANUC, SyntecGSK Etc.
Dormitório inclinado de espinha dupla Torno automático de CNC TCK56Y com motor de sub-espinha Torno de CNC 3

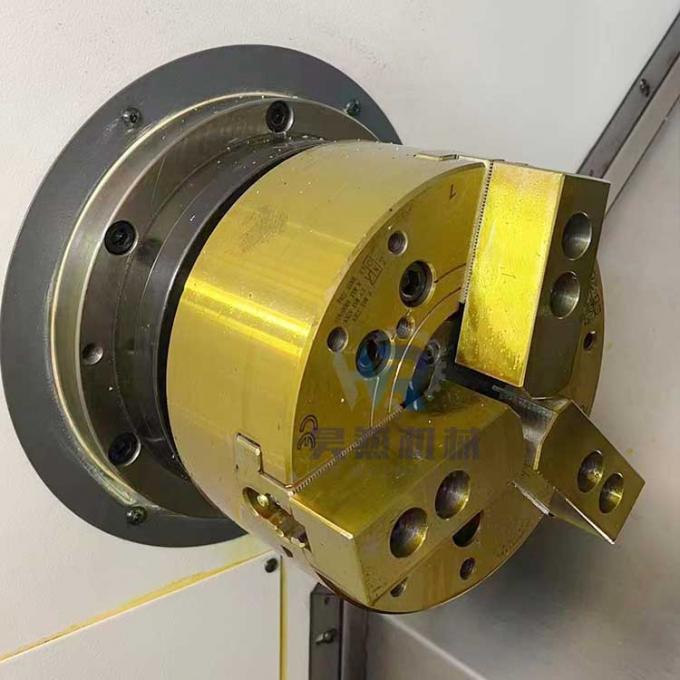

Fuso principal
A2-6 fuso principal Diâmetro do furo passante do fuso: 66mm
Diâmetro interno do furo de tração: 52mm
Dormitório inclinado de espinha dupla Torno automático de CNC TCK56Y com motor de sub-espinha Torno de CNC 4

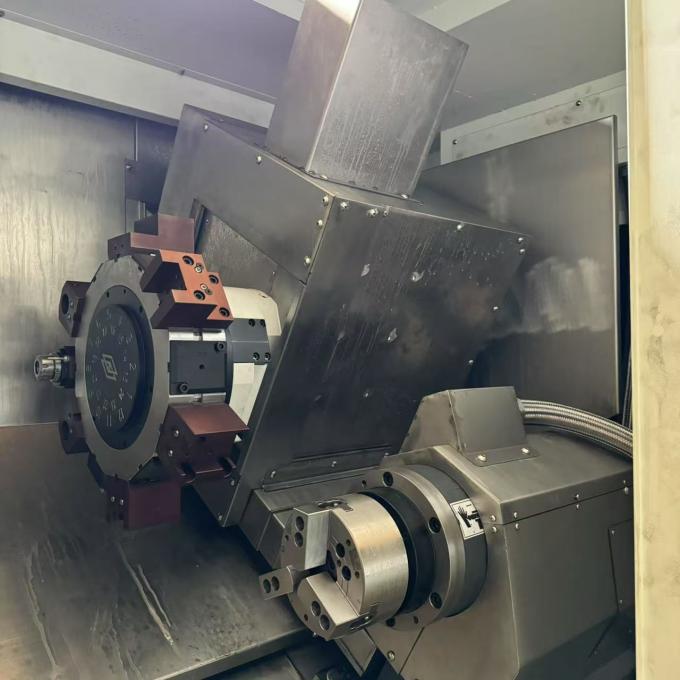

Contra-fuso
A2-5 contra-fuso Diâmetro do furo passante do fuso: 52mm
Diâmetro interno do furo de tração: 40mm
Dormitório inclinado de espinha dupla Torno automático de CNC TCK56Y com motor de sub-espinha Torno de CNC 5

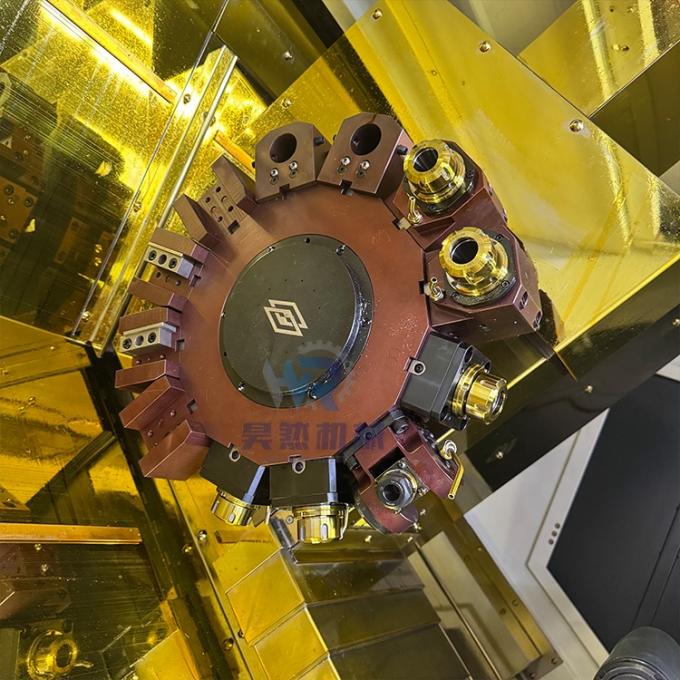

12 estações -torreta de potência,Torreta servo opcional,

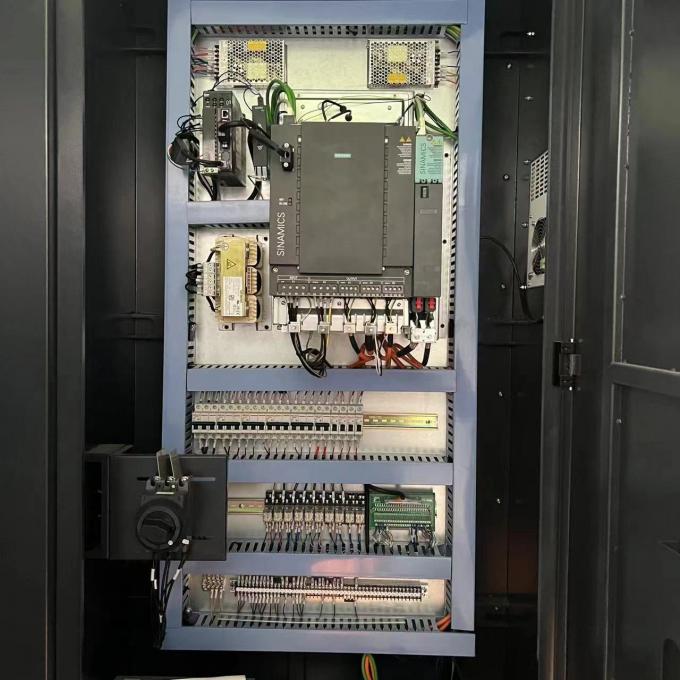

Dormitório inclinado de espinha dupla Torno automático de CNC TCK56Y com motor de sub-espinha Torno de CNC 6



Componentes elétricos
Standard com Schneider
Embalagem e Envio
1.Porto: Porto de Qingdao ou Porto de Xangai
2.Método de pagamento: T/T, L/C, D/P, D/D etc.
3.Pagamento: 30% T/T como depósito, 70% do saldo deve ser pago antes do envio.
4.Prazo de entrega: 30 dias após o recebimento do depósito de 30% T/T.
5.Embalagem não fumigada, usamos madeira compensada própria para navegação.
6. Placa de base de aço, é 3-5 vezes mais forte que a placa de base de madeira compensada normal.
7. À prova d'água e à prova de umidade, filme resistente à água envolve toda a máquina.
8. Caixa totalmente revestida, prevenção de colisão e manter as mercadorias intactas.
Dormitório inclinado de espinha dupla Torno automático de CNC TCK56Y com motor de sub-espinha Torno de CNC 7
Certificações
Todos os produtos estão disponíveis mediante solicitação, com ou sem marcas registradas. Se você precisar de serviço OEM com sua própria marca ou produto, por favor, nos avise. Se você tiver quaisquer outros requisitos específicos, sinta-se à vontade para entrar em contato conosco. Nossa fábrica obteve a licença de importação e exportação emitida pelo Ministério do Comércio Exterior e passou na certificação do sistema de gestão da qualidade iso9001 e na certificação CE. Na camada de qualidade por camada, atenderemos de todo o coração a maioria dos clientes.
Dormitório inclinado de espinha dupla Torno automático de CNC TCK56Y com motor de sub-espinha Torno de CNC 8
Fotos do Cliente
Damos as boas-vindas aos clientes para visitar a fábrica, deixaremos você comprar, teremos clientes para visitar a fábrica e feedback de compra online de clientes, por meio de feedback de experiência de aprendizado, progresso contínuo, melhor serviço para você. Shandong HR está disposto a busca e esforços incessantes, de mãos dadas com os comerciantes para criar um futuro brilhante
Dormitório inclinado de espinha dupla Torno automático de CNC TCK56Y com motor de sub-espinha Torno de CNC 9
